CAD Forge

Convertissez tout format CAO en assets pour la XR et les moteurs de jeu

Notre solution facilite la conversion de tout type de fichier pour permettre la création de jumeaux numériques, de visualisations interactives et de simulations industrielles, elle permet de tirer parti de l’infrastructure unique de SKYREAL et optimise les modèles pour les moteurs de jeu comme Unreal Engine et Unity.



Convertissez n’importe quelles données CAO en ressources XR

Tout au long de la conversion de fichiers CAO vers la XR, CAD Forge assure l’import complet de toutes vos données CAO comprenant les meshes, l’arbre produit, les noms, les attributs, les caractéristiques géométriques (couleurs, transparence, visibilité) ainsi que les métadonnées, tout en préservant l’intégrité des données.

CAD Forge est la solution SKYREAL pour convertir et optimiser vos modèles CAO. De la conversion de fichiers CAO vers des assets prêts pour la XR, CAD Forge répond aux exigences des environnements industriels complexes, garantissant une conversion rapide et précise de toutes vos données 3D, avec une précision pouvant atteindre 0,01 mm.

Compatible avec les solutions SKYREAL et tous les moteurs de jeu comme Unreal Engine or Unity.



Pipeline CAD Forge : conversion de fichiers CAO vers la XR, Unreal Engine et Unity
Le pipeline CAD Forge convertit plus de 15 formats CAO en ressources XR, Unreal Engine et Unity.





La plateforme CAD Forge propose un pipeline automatisé permettant la conversion de n’importe quelles données CAO pour :

  • Alimenter les solutions SKYREAL et donner de la valeur à vos assets digitaux grâce aux technologies immersives (Expériences VR, workspaces collaboratifs, applications métiers).
  • Générer des assets pour les utiliser dans n’importe quel moteur de jeu dont Unreal Engine et Unity.
  • Convertir n’importe quelle donnée CAD dans un autre format de fichier CAD, par exemple NX vers CATIA, Rhino vers STEP ou encore IFC vers 3Dxml (voir ci après la liste complète des formats)

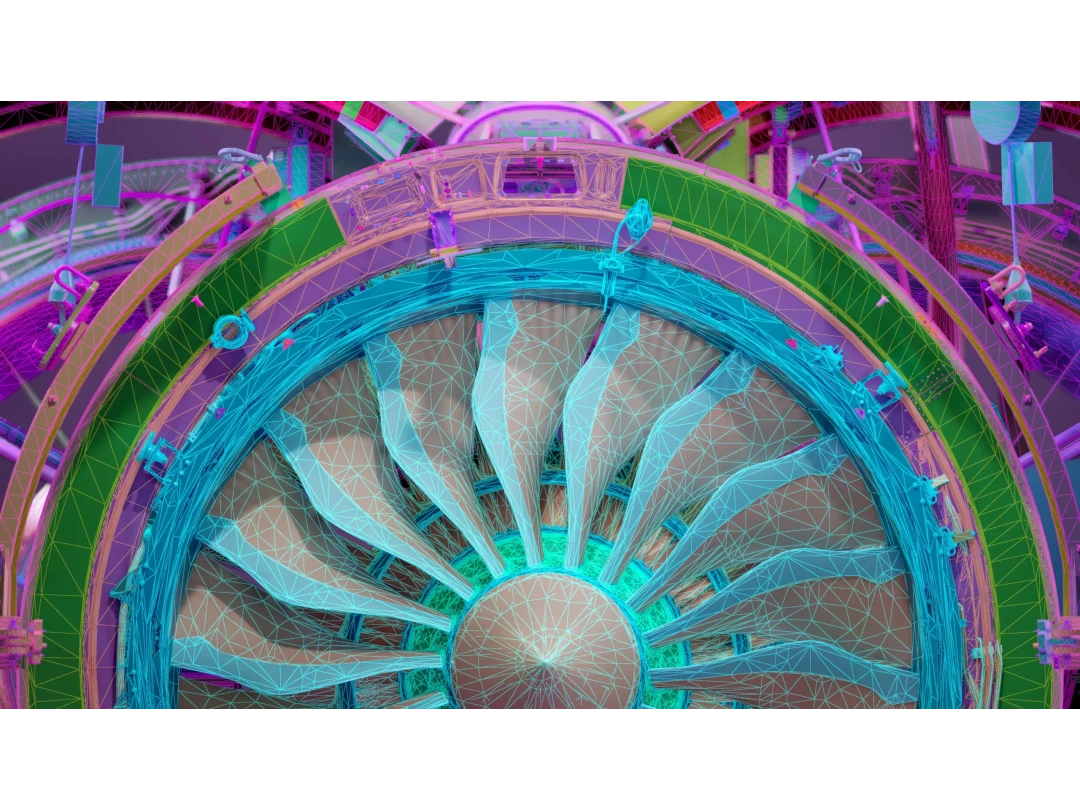

Aircraft engine CAD model with lit wireframe overlay in Unreal Engine : CAD to Unreal Engine optimization by CAD Forge

Fonctionnalités principales

  • Importer des fichiers CAO vers la XR et les solutions SKYREAL en une seule étape automatisée.
  • De la CAO vers Unreal Engine et Unity : générer des assets 3D optimisés pour n’importe quel moteur de jeu.
  • Conversion de tout type de fichiers CAO vers tout type de fichiers CAO.
  • Fusion des données CAO dans une même expérience → Watch the demo
  • Simplification des géométries pour une gestion optimisée des grandes scènes (Prise en charge des modèles ultra complexes).
  • Reconnaissance et analyse topologique des géométries.
  • Automatiser et scripter les conversions en lignes de commande (CLI).
  • CAD Forge Agent Pool, une infrastructure de prep pour accélérer tout types de tâches, passage à l’échelle, charge de travail évolutive et distribuée sur des clusters.
  • Intégration transparente à XR Center pour maximiser l’utilisation des données 3D industrielles et offrir des expériences de réalité virtuelle collaboratives inégalées.
Wireframe view of an aircraft engine CAD mesh converted for Unreal Engine by CAD Forge

Avantages

  • Converti des fichiers de très grande taille.
  • Processus de préparation hors ligne : confidentialité et sécurité des données (infrastructure on-premise).
  • Infrastructure distribuée qui s’adapte aux données pour un démarrage rapide.
  • Fiabilité exceptionnelle, 100% de réussite des conversions même sur les grands modèles.
  • Intégration aux systèmes d’information industriels (PLM) pour une mise à jour automatique des données.
  • Adaptation automatique de la CAO vers Unreal Engine & Unity pour la XR, exploitant les GPU nouvelle génération avec Nanite et les multi-instanciated meshes.
GPU overdraw heatmap of an aircraft engine model optimized for Unreal Engine by CAD Forge

CAD Forge MAX

Avec notre solution CAD Forge MAX, accélérer encore et charger des maps de très grandes tailles (+ de 1M de parts) à des vitesses record.
Cette option de notre solution CAD Forge est dédiée aux équipes qui travaillent sur des maps XXL. Elle permet en outre de traiter une grande quantité de données à très grande vitesse en incluant :

  • Simplification topologique
  • Le contrôle de la SAG
  • Le merge des Nodes
  • L’expand dynamique
  • La gestion du LOD

Qu’est-ce qui rend CAD Forge unique ?

Dans le domaine industriel, il existe plusieurs solutions de conversion de fichiers. CAD Forge se différencie en proposant une infrastructure qui permet de déployer les données 3D aux applicatifs tiers. En cela CAD Forge constitue une alternative à Pixyz, Datasmith, GPure ou à des solutions de conversion équivalentes.

De plus, les données optimisées par CAD Forge peuvent être associées à des models et des métadonnées pour des utilisations métier de la 3D comme le MBSE, par exemple.

CAD Forge se distingue également en garantissant une conversion 100% sûre qui ne crash pas.





Formats de fichiers pris en charge pour la conversion :

CATIA V4 – V5 .CATPart .CATProduct .CGR .model
CATIA V6 / 3DExperience .3dxml
SIEMENS Product File .jt .plmxml
Creo / Pro Engineer .prt .asm
RHINO .3dm
SOLIDWORKS .sldprt .sldasm
STANDARDS STEP, IFC
Inventor .iam .ipt
Parasolid .x_t .x_b .p_b .p_t
AutoCAD .dwg
Microstation .dgn
Naviswork .nwd
ACIS .sat .sab .asat .asab
Others .igs .iges .vda  .stl



FAQ

Quel est le point fort de CAD Forge ?
CAD Forge tire parti des technologies de rendu récentes, qui ne nécessitent plus de décimation de la géométrie (réduction du nombre de triangles) car elles utilisent des techniques avancées de LOD par clusters (nanite).
L’erreur de corde (SAG), c’est-à-dire l’écart maximal entre la surface CAO et son maillage, ne dépasse jamais la valeur définie lors de l’import.
Comment CAD Forge convertit-il des fichiers CAO vers la XR sans perdre les métadonnées ?

CAD Forge ouvre les fichiers CAO à l’aide de librairies tierces, puis les convertit dans un format neutre tessellé (maillage de triangles) avant de les optimiser pour l’affichage temps réel. L’arbre produit, les noms de pièces, les attributs et les métadonnées sont conservés. La précision de la tessellation est personnalisable (millimétrique par défaut). En XR, chaque pièce reste sélectionnable comme dans la CAO d’origine.

Puis-je importer des fichiers CAO vers la XR depuis plusieurs formats à la fois ?

Oui. CAD Forge permet d’importer des fichiers CAO vers la XR depuis des sources différentes (CATIA, Siemens NX, Creo, SOLIDWORKS, STEP, IFC, etc.) et de les fusionner dans une même expérience. Le traitement se fait hors ligne, en on-premise, pour garder vos données 3D confidentielles.

Comment se passe la conversion de la CAO vers Unreal Engine avec CAD Forge ?
Après la lecture du fichier CAO, CAD Forge génère le format neutre tessellé. C’est à partir de ce format que l’infrastructure multi-agents de CAD Forge Max convertit la 3D en données optimisées pour Unreal Engine. Cette étape décline le format 3D pour un moteur précis (Unreal Engine ou Unity, par exemple) en s’appuyant sur ses techniques d’optimisation dédiées, comme Nanite (géométrie virtualisée) et HLOD (niveaux de détail hiérarchiques) pour Unreal Engine.
Les données BREP sont-elles conservées sur la plateforme après l’import ?

Non, elles ne le sont pas. Seules les données 3D tessélées sont conservées (+ product structure et métadata) ; les données originales de construction (NURBS) ne sont jamais uploadées pour des raisons de cybersécurité.
